Um guia prático para punções de moldes padrão: gerenciamento de todo o ciclo de vida, desde a seleção até a manutenção

No mundo da estampagem e moldagem, o punção é um dos componentes mais críticos, mas frequentemente esquecido. Como a parte que entra em contato direto com o material para separá-lo ou deformá-lo plasticamente, operfurador de molde padrãoO desempenho da empresa determina diretamente a qualidade do produto, a eficiência da produção e os custos de ferramentas. Esteja você operando uma linha de estampagem de alta velocidade ou uma operação de conformação de precisão, compreender os aspectos práticos dos punções padrão – desde a seleção do material até a disciplina de manutenção – é essencial para otimizar seu processo de produção.

I. O que é um punção de molde padrão?

Um punção de molde padrão, também conhecido como punção-pino, punção de estampagem ou simplesmente punção, é um componente de metal instalado em uma matriz de estampagem que executa operações contínuas de puncionamento, estampagem ou conformação. Ele funciona em conjunto com uma matriz para separar ou moldar o material da peça no produto desejado ou peça semiacabada.

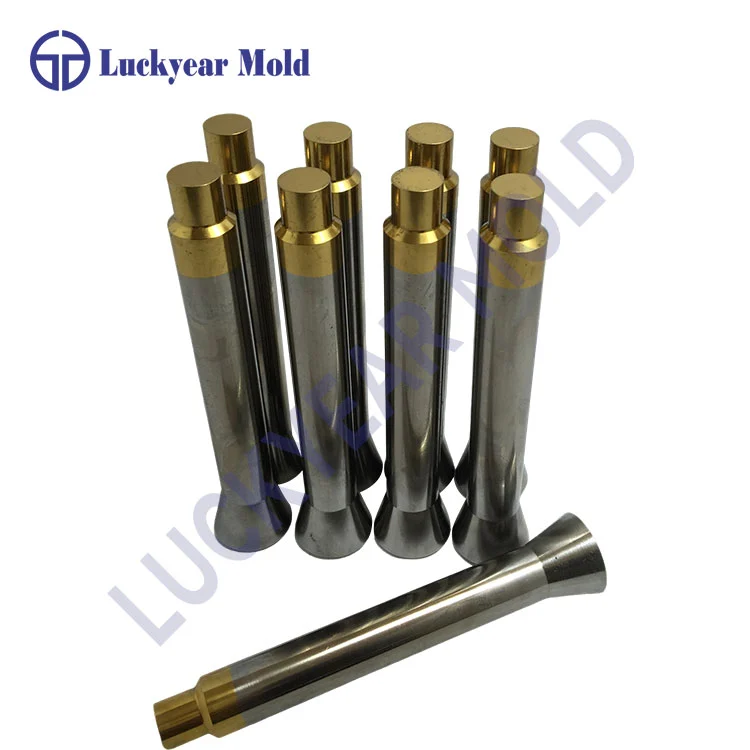

Os punções padrão vêm em várias configurações para atender a diferentes aplicações. Os tipos comuns incluem punções padrão tipo T, punções padrão tipo B, punções guiadas, punções de submatriz e punções de formação. O que torna um punção “padrão” é que suas dimensões e especificações estão em conformidade com padrões internacionais estabelecidos, como ISO, DIN, JIS, HASCO, DME ou MISUMI, garantindo intercambialidade e desempenho previsível.

II. Materiais e Fabricação: A Base do Desempenho

Materiais Comuns

A escolha do material do punção afeta diretamente a vida útil da ferramenta, a resistência ao desgaste e o custo. Aqui estão os materiais mais utilizados:

Tratamentos de Superfície

Para prolongar a vida útil do punção, são frequentemente aplicados tratamentos de superfície:

TiN – Dourado, oferece excelente resistência ao desgaste
TiCN – Maior dureza que TiN, bom para materiais abrasivos
TiAlN – Excelente resistência ao calor, ideal para aplicações de alta velocidade
AlCrN – Desempenho superior em condições de usinagem a seco
DLC – Baixo atrito, reduz a adesão do material
Nitretação Negra – Endurecimento superficial econômico

Principais parâmetros dimensionais

Os punções padrão são fabricados com tolerâncias restritas. Um punção padrão de qualidade normalmente alcança:

• Tolerância de diâmetro: ±0,001 mm a ±0,002 mm

• Concentricidade: dentro de 0,002 mm

• Redondeza: dentro de 0,003 mm

• Rugosidade da superfície: Ra 0,04 a Ra 0,4

III. Como selecionar o punção padrão correto

A seleção deve ser baseada nos requisitos específicos da sua aplicação. Considere estes fatores:

1. Compatibilidade de materiais

O material do punção deve corresponder ao material da peça. Para materiais macios como alumínio ou aço-carbono, ligas de aço para ferramentas podem ser suficientes. Para aço inoxidável ou ligas de alta resistência, recomenda-se aço rápido ou metal duro.

2. Volume de produção

Baixo volume/prototipagem: o aço para ferramentas em liga oferece uma solução econômica.
Volume médio: o aço rápido oferece um bom equilíbrio entre desempenho e custo.
Produção contínua/de alto volume: carboneto de tungstênio ou aços para metalurgia do pó justificam seu custo inicial mais alto por meio de vida útil prolongada da ferramenta.

3. Conformidade com padrões internacionais

Os punções padrão devem estar em conformidade com padrões reconhecidos de intercambialidade:

ISO 8020 – Padrão internacional para punções
DIN 9861 – Norma alemã para punções
MISUMI / DAYTON / HASCO – Padrões industriais amplamente utilizados

4. Dimensões Críticas

Preste atenção ao diâmetro da seção de trabalho, às dimensões da seção de instalação e ao comprimento total. Eles devem corresponder às especificações do seu conjunto de matrizes.

4. Liberação Punch-to-Die: A Relação Crítica

O ajuste entre o punção e a matriz é um fator decisivo na qualidade da estampagem. A folga adequada garante um corte limpo, minimiza a formação de rebarbas e prolonga a vida útil da ferramenta.

Em geral, o diâmetro do punção deve ser ligeiramente menor que a abertura da matriz para permitir a folga adequada. Alcançar e manter esse ajuste requer fabricação precisa e monitoramento regular.

V. Melhores práticas de instalação e configuração

A instalação adequada garante que o punção funcione conforme projetado:

1. Verifique o alinhamento: certifique-se de que o punção e a matriz estejam concêntricos para evitar carregamento lateral.

2. Verifique a retenção: Use o retentor correto e certifique-se de que o punção esteja bem preso.

3. Confirme a folga: verifique se a folga do punção à matriz está dentro do intervalo especificado.

4. Verifique a lubrificação: Aplique lubrificante apropriado para reduzir o atrito e o acúmulo de calor.

VI. Manutenção e Cuidados: Prolongando a Vida Útil do Punção

Modos de falha e prevenção

Os punções falham principalmente através de dois mecanismos: desgaste e fratura.

O custo oculto da espera

Um dos erros mais comuns na manutenção do punção é esperar até que as peças apresentem rebarbas visíveis antes de agir. No momento em que as rebarbas são visíveis, a borda do punção já desenvolveu um raio significativo e os danos vêm se acumulando há horas.

Considere este cenário do mundo real: se você remover um punção para reafiar com desgaste mínimo, a remoção será pequena. Mas se você esperar até que as rebarbas o forcem a agir, o desgaste pode ter se tornado muito mais significativo. A limpeza dessa aresta consome muito mais vida útil da ferramenta em um único ciclo reativo do que seria perdida através da manutenção proativa.

Diretrizes Práticas de Manutenção

Punções pequenas devem ser inspecionadas com mais frequência devido à maior pressão superficial e ao acúmulo mais rápido de calor. Punções maiores podem se estender por intervalos mais longos sob condições controladas.

Sinais de que é hora de reafiar ou substituir

• Arredondamento de borda visível

• Aumento na tonelagem necessária em relação à linha de base

• Porcentagem reduzida de superfície cortada em peças estampadas

• Peças apresentando qualidade inconsistente ou desvio dimensional

VII. Aplicações comuns em todos os setores

Os punções de molde padrão são usados ​​em praticamente todos os setores de produção:

VIII. Compreendendo a Economia

O valor prático de um punção de molde padrão vai além do seu preço de compra. Considere estes fatores de custo:

Custo inicial: materiais de qualidade superior têm custo inicial mais alto, mas vida útil mais longa.
Custo de reafiação: Cada reafiação remove material e reduz a vida útil total da ferramenta.
Custo de tempo de inatividade: falha não planejada do punção interrompe a produção; esperar muito tempo entre as manutenções aumenta o custo total.
Custo de qualidade: punções desgastadas produzem sucata e retrabalho, afetando a lucratividade.

O ponto ideal econômico não é necessariamente o punção mais barato, nem o mais caro – é aquele que proporciona o menor custo total por peça estampada durante todo o seu ciclo de vida.

Operfurador de molde padrãopode ser um pequeno componente no processo de estampagem, mas seu impacto na produtividade, qualidade e custo é imenso. O sucesso prático começa com a seleção do material e da configuração corretos para sua aplicação, continua através da instalação adequada e do gerenciamento de folgas, e culmina na manutenção disciplinada – sem esperar por falhas visíveis, mas agindo com base no desgaste medido e na contagem de ciclos. Ao abordar seus punções com a mentalidade de um engenheiro de processo, com foco em geometria, ciência de materiais e física do desgaste, você transforma uma peça consumível em um ativo de produção confiável.
