Pinos Ejetores Padrãosão componentes fundamentais em sistemas de moldagem por injeção, responsáveis pela ejeção precisa e repetível das peças moldadas da cavidade do molde. Este artigo fornece uma exploração estruturada e técnica dos pinos ejetores padrão, com foco em padrões dimensionais, especificações de materiais, princípios operacionais, cenários de aplicação e desafios reconhecidos pelo setor. O objetivo é esclarecer como esses componentes funcionam nos projetos de moldes modernos e, ao mesmo tempo, abordar questões técnicas comuns levantadas por engenheiros de ferramentas, projetistas de moldes e especialistas em compras.

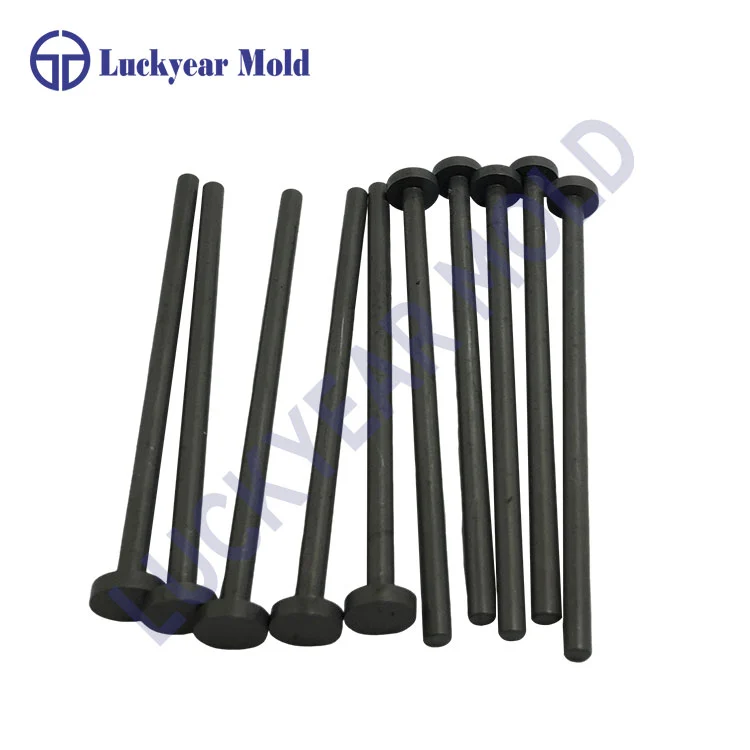

Os pinos ejetores padrão são componentes cilíndricos projetados com precisão e instalados em moldes de injeção para empurrar mecanicamente as peças moldadas para fora da cavidade após o estágio de resfriamento. Sua função principal é garantir uma desmoldagem consistente sem deformação, danos à superfície ou interrupção da produção. Esses pinos operam dentro do sistema ejetor, sincronizando-se com as placas ejetoras e os pinos de retorno para manter a estabilidade do ciclo.
Em ambientes de fabricação de alto volume, a confiabilidade dos pinos ejetores padrão afeta diretamente a longevidade do molde e a eficiência da produção. A seleção inadequada ou inconsistência dimensional pode resultar em força de ejeção irregular, aderência da peça ou desgaste prematuro do molde. Portanto, os pinos ejetores padrão são produzidos de acordo com padrões reconhecidos internacionalmente, como DIN, JIS e ISO, garantindo intercambialidade e desempenho previsível.
Este artigo se concentra em como os pinos ejetores padrão são projetados, especificados e aplicados em vários cenários de moldagem, enfatizando a clareza técnica em vez da linguagem promocional.
O desempenho dos pinos ejetores padrão depende muito da precisão dimensional, da composição do material e da integridade da superfície. Esses parâmetros são rigorosamente controlados durante a fabricação para atender às demandas operacionais das modernas máquinas de moldagem por injeção.
| Parâmetro | Faixa Típica | Notas Técnicas |
|---|---|---|
| Diâmetro | Ø1,0 mm – Ø25,0 mm | Precisão retificada para manter a retidão e o ajuste |
| Comprimento | Até 1000 mm | Comprimentos personalizados disponíveis com base na profundidade do molde |
| Material | SKD61/H13/SKH51 | Selecionado para dureza, tenacidade e resistência ao calor |
| Dureza | CDH 58–62 | Garante resistência ao desgaste e à deformação |
| Acabamento de superfície | Ra ≤ 0,2 μm | Reduz o atrito e escoriações durante a operação |
| Tratamento térmico | Endurecimento a vácuo | Melhora a estabilidade dimensional |
Os processos de fabricação normalmente incluem torneamento CNC, retificação centerless, tratamento térmico a vácuo e revestimentos de superfície opcionais, como TiN ou DLC. Esses processos são selecionados para equilibrar a dureza com a tenacidade do núcleo, evitando falhas frágeis sob ciclos de carga repetitivos.
Os pinos ejetores padrão são aplicados em uma ampla gama de operações de moldagem por injeção, incluindo componentes automotivos, caixas de eletrônicos de consumo, descartáveis médicos e peças plásticas industriais. Sua colocação e quantidade são determinadas durante o projeto do molde, com base na geometria da peça, na espessura da parede e no comportamento de contração do material.
As considerações de desempenho incluem precisão de alinhamento, condições de lubrificação e expansão térmica. Em ambientes de moldagem de alta temperatura, a seleção do material torna-se crítica para evitar amolecimento ou flexão. Para plásticos abrasivos ou com enchimento de vidro, os pinos ejetores com superfície tratada são frequentemente especificados para minimizar o desgaste.
Recomenda-se inspeção regular e cronogramas de substituição, pois mesmo pequenos danos superficiais podem transferir defeitos para peças moldadas. A padronização permite que as equipes de manutenção substituam pinos desgastados sem necessidade de reusinagem extensa, reduzindo o tempo de inatividade.
Como os pinos ejetores padrão são selecionados para um projeto de molde específico?
A seleção é baseada no layout da cavidade, na força de ejeção necessária, no tipo de material e na temperatura operacional do molde. Os engenheiros calculam o diâmetro e a quantidade do pino para distribuir a força uniformemente e evitar a deformação da peça.
Como o acabamento superficial afeta o desempenho do pino ejetor?
Um acabamento superficial mais fino reduz o atrito entre o pino e a placa do molde, minimizando o desgaste e evitando a aderência. Isto contribui diretamente para ciclos de ejeção mais suaves e maior vida útil.
Com que frequência os pinos ejetores padrão devem ser substituídos?
Os intervalos de substituição dependem do volume de produção, da abrasividade do material e das práticas de manutenção. A inspeção visual para marcas de desgaste, dobras ou descoloração é comumente usada para determinar a capacidade de manutenção.
Do ponto de vista da indústria, as tendências futuras de desenvolvimento de pinos ejetores padrão concentram-se em revestimentos avançados, materiais com maior resistência à fadiga e tolerâncias dimensionais mais rígidas para suportar projetos de moldes cada vez mais complexos e linhas de produção automatizadas.
Como participante reconhecido na cadeia de fornecimento de componentes de ferramentas,Luckyearfornece pinos ejetores padrão fabricados de acordo com padrões internacionais, oferecendo qualidade consistente e confiabilidade de aplicação em diversos requisitos de moldagem.
Para obter mais detalhes técnicos, especificações personalizadas ou suporte de aquisição em relação aos pinos ejetores padrão,Contate-nosenvolver-se com uma equipe técnica dedicada para assistência orientada à aplicação.
