Punções de bloqueio de bola de precisãosão componentes essenciais de ferramentas em operações de estampagem e fabricação de moldes de metal que usam um mecanismo de “trava esférica” de troca rápida para inserção e remoção rápidas. Este guia explica o que são, como funcionam, onde são usados e como escolher o tipo certo para o seu processo de fabricação — com contexto da indústria e exemplos para apoiar a tomada de decisões.

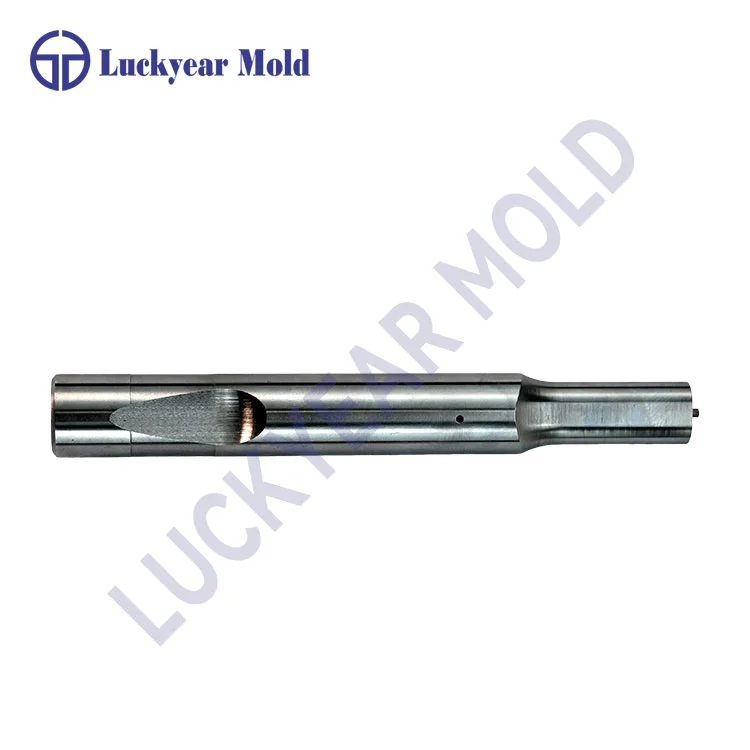

Os punções de precisão esférica são ferramentas especializadas de estampagem de metal projetadas para criar furos ou formas em chapas metálicas ou outros substratos usando um mecanismo de troca rápida baseado em uma esfera de travamento. Eles são feitos de aços para ferramentas de alta qualidade, como SKH51, SKD11 ou materiais equivalentes, e são fabricados com tolerâncias precisas para desempenho repetível em aplicações de ferramentas industriais.
Ao contrário dos punções padrão que são pressionados ou cravados em um assento de matriz com montagem fixa, os punções Ball Lock “travam” no retentor por meio de uma pequena esfera e ranhura de aço, permitindo rápida remoção e substituição sem desmontar todo o sistema de matriz. Este mecanismo reduz significativamente o tempo de inatividade durante a manutenção ou troca de ferramentas.
O princípio de operação de um Ball Lock Punch de precisão depende de seu exclusivo sistema de travamento de troca rápida:
Este sistema contrasta com as ferramentas tradicionais de encaixe por pressão que exigem um tempo de desmontagem significativo para substituir ou ajustar componentes de ferramentas.
As vantagens de usar punções Precision Ball Lock são especialmente evidentes em ambientes de produção de médio e alto volume:
| Beneficiar | Explicação |
|---|---|
| Troca rápida | O mecanismo de trava esférica permite a substituição rápida do punção sem remoção da matriz, reduzindo o tempo de inatividade para manutenção. |
| Precisão aprimorada | Fabricado com altas tolerâncias, garantindo qualidade e alinhamento consistentes do furo. |
| Versatilidade | Disponível em estilos leves e pesados, com ou sem opções de ejetor. |
| Tempo de inatividade reduzido | A rápida remoção de punções desgastados ou danificados acelera os ciclos de manutenção. |
Esses benefícios tornam os punções Ball Lock comuns em estamparia automotiva, fabricação de eletrodomésticos e construção de matrizes industriais, onde o tempo de atividade e a consistência das peças são essenciais.
Os punções Precision Ball Lock vêm em uma variedade de configurações, dependendo das necessidades da aplicação:
A escolha do Ball Lock Punch certo depende de vários fatores:
De que materiais são feitos os punções Precision Ball Lock?
A maioria dos punções Ball Lock de precisão são feitos de aços para ferramentas de alta qualidade, como SKH51, SKD11 ou equivalentes. Esses materiais fornecem a dureza e a resistência ao desgaste necessárias para repetidas operações de estampagem.
Como o mecanismo de trava esférica melhora o tempo de atividade da ferramenta?
O mecanismo de trava esférica permite rápida inserção e remoção de punções dos suportes sem desmontar toda a matriz. Isso acelera a manutenção e reduz o tempo de inatividade da produção.
Os Ball Lock Punches podem ser usados com sistemas ejetores?
Sim, existem punções Ball Lock projetados com ejetores integrados (frequentemente chamados de punções ejetores Ball Lock) que ajudam a evitar o puxão e melhoram o desempenho da matriz em certas aplicações.
Quais indústrias comumente usam Ball Lock Punches?
Os punções Ball Lock são amplamente utilizados na fabricação automotiva, na produção de eletrodomésticos e na construção de matrizes industriais, onde as operações de chapa metálica são frequentes e a precisão é essencial.
Os Ball Lock Punches são padronizados?
A função de trava esférica está alinhada a padrões como ANSI B94.17 para engate adequado e segurança, mas as dimensões e perfis exatos podem variar de acordo com o fabricante. Verificar os retentores e medidores do punção quanto à localização correta da sede esférica ajuda a evitar problemas.
Para necessidades de ferramentas de alta precisão, considere fazer parceria com líderes do setor comoPeças Co. do molde da precisão de Dongguan Luckyear, Ltd.que se especializam em componentes de ferramentas de precisão, incluindo punções com trava esférica.
